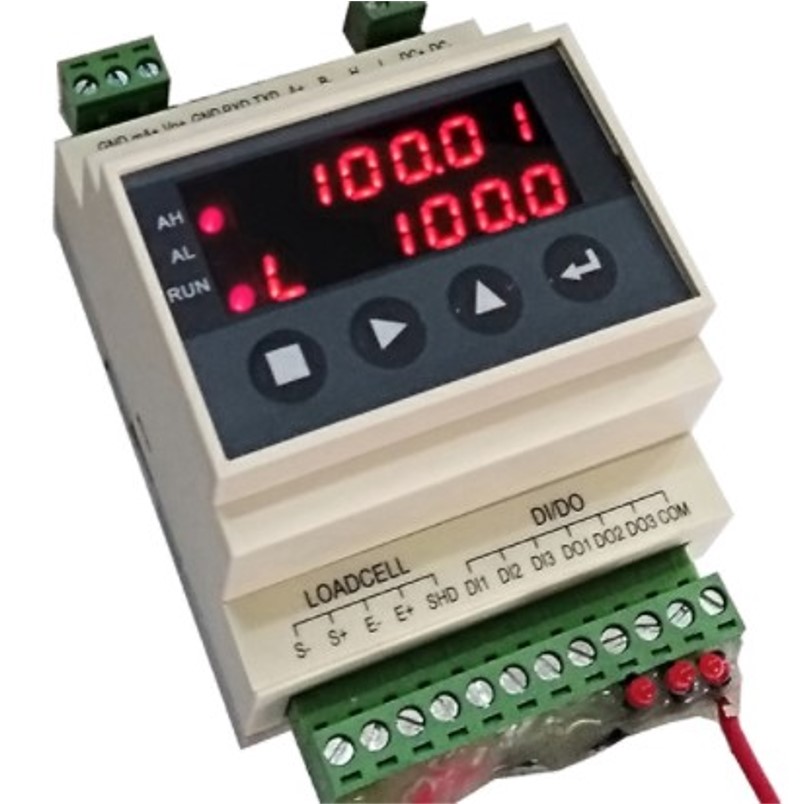

PSM60S稱重變送器 測力顯示器 峰值控制器 數字稱重變送器 放大器

PSM60S稱重變送器 測力顯示器 峰值控制器 數字稱重變送器 放大器

產品用途

稱重/測力顯示、峰值檢測/顯示保持、自動檢重、定值DO輸出與模擬量AO/數字變送

產品概述

• 2  整機EMC設計，抗干擾能力強，適用于工業環境。

• 2  32位ARM CPU，48MHz主頻，運算速度快。

• 2  6+6位紅色LED數碼管，英文字符/數字顯示。

• 2  4個按鍵用于菜單操作與快捷操作。

• 2  采用24位高精度高速∑-△A/D轉換模塊，內部分辨率1/1,000,000，最高采樣頻率3200Hz。

• 2  采用獨特的抗振濾波算法，以確保在秤體振動較強時稱量結果的穩定性與準確度，以及在重量變化時的快速反應能力。

• 2  可連接8個350Ω稱重傳感器。

• 2  具有上電置零、自動零位跟蹤、手動/自動置零與零位校準功能。

• 2  具有加載校準、數字校準、分段修正與分段計算功能。

• 2  具有自動加密、按鍵加密、按鍵解密、數字設定、數字調校與接口測試功能。

• 2  3路可選配、可定義的常開開關輸入[DI]與3路可定義的常開晶體管開關輸出[DO]。

• 2  1路可選配、可定義的電流信號輸出[AO：0~20mA]。

• 2  1路可選配、可定義的電壓信號輸出[VO：0~10V]。

• 2  RS232、可選配的RS485與CANBUS通信口外接上位機IPC/PLC與LED遠程顯示器。

• 采用多任務工作模式，在進行參數設定等操作時，不影響稱重/測力、報警輸出與信號變送過程。

技術參數

¨  顯示

2 6+6位紅色LED數碼管，英文字符/數字顯示。

2 重量顯示范圍：-9,999~+99,999。

2 最大秤量：可設定1~99,999。

2 顯示分度：可選1，2，5，10，20，50，100，200，500。

2 顯示分辨率：1/50,000。

2 小數點位置：可選0，0.0，0.00，0.000，0.0000。

2 顯示刷新時間：可設定0.01~1.00s。

¨  按鍵

2 4個按鍵用于菜單操作與快捷操作。

¨  稱重信號接口

2 激勵電壓/最大電流：DC5V/120mA（8個350Ω的稱重傳感器）。

2 信號輸入范圍：0~12.5mV。

2 稱重傳感器輸出靈敏度：1.0~2.5mV/V。

2 24位∑-△ADC，內部分辨率1/1,000,000。

2 采樣頻率可設定：3200Hz，1600Hz，800Hz，400Hz，200Hz，5Hz。

2 獨特的抗振濾波算法，精準稱量，穩定顯示，快速響應。

2 零位漂移：±0.1μV/℃ RTI（折合到輸入端）。

2 增益漂移：±5ppm/℃。

2 非線性度：0.005%FS。

¨  開關量/模擬量信號接口

2 3路可選配、可定義的常開開關輸入[DI]。

2 3路可選配、可定義的常開晶體管開關輸出[DO]：DC24V，250mA。

2 1路可選配、可定義的0~20mA模擬量信號輸出[AO] ，非線性度：0.05%FS。

2 1路可選配、可定義的0~10V模擬量信號輸出[VO]，非線性度：0.05%FS。

¨  數字通信接口

2 COM1：RS232。

2 COM2：可選配RS485。

2 COM3：可選配CANBUS。

2 可連接：上位機IPC/PLC與LED遠程顯示器。

¨  工作指標

2 工作電壓：DC12~24V。

2 最大功耗：3W。

2 外形尺寸：71.5×115.6×57.9mm（寬×高×深）。

2 導軌式安裝。

2 導軌卡槽尺寸：35×1.6mm（寬×深）。

2 工作溫度：-25℃～+45℃。

2 儲存溫度：-30℃～+60℃。

2 相對濕度：不大于85%RH。

2 重量：約167g。
